왼쪽부터 앤드류 스테파스(Andrew Stefas), 데이비드 페인(David Payne), 스탠(Stan).

통합 업체 일렉트리컬 & 파이어 서비시스(Electrical & Fire Services)는 EON 아파트먼트(EON Apartments)가 관리하는 시드니의 6개 아파트 건물에 180대의 카메라, 워크스테이션 및 관리 소프트웨어로 구성된 Uniview 영상 보안 솔루션을 설치했습니다.

통합 보안 솔루션을 생각할 때, 아파트 건물은 가장 첫 번째로 떠올리는 적용 분야는 아닙니다. 그러나 대규모 고층 주거지, 특히 여러 건물과 근무 시간 외 보안 팀이 있는 현장에는 눈에 보이는 것보다 훨씬 많은 작업이 진행되고 있습니다. 시드니 제틀랜드에 있는 EON 아파트먼트가 이 사례에 해당합니다. 일렉트리컬 & 파이어 서비시스는 Uniview 유통 업체 CRK의 지원을 통해 이 아파트에 6개의 건물을 아우르는 통합 CCTV 시스템을 설치했으며, 각 건물은 현장 보안 팀이 녹화하고 모니터링할 수 있도록 광섬유 링크로 중앙 위치에 연결되어 있습니다.

이와 같은 적용 분야에서 운영 업무는 정규 근무 시간 후에 침입을 감지하고 관찰하고자 하는 현장에 비해 더 분산되어 있습니다. 이 시스템은 가치 있는 서비스로서 밤낮으로 매순간주민들에게 안전과 보안을 제공하고, 현장에서 사람과 차량을 주시하고, EON의 지침과 중요한 공동주택법을 준수할 수 있도록 보장해야 합니다.

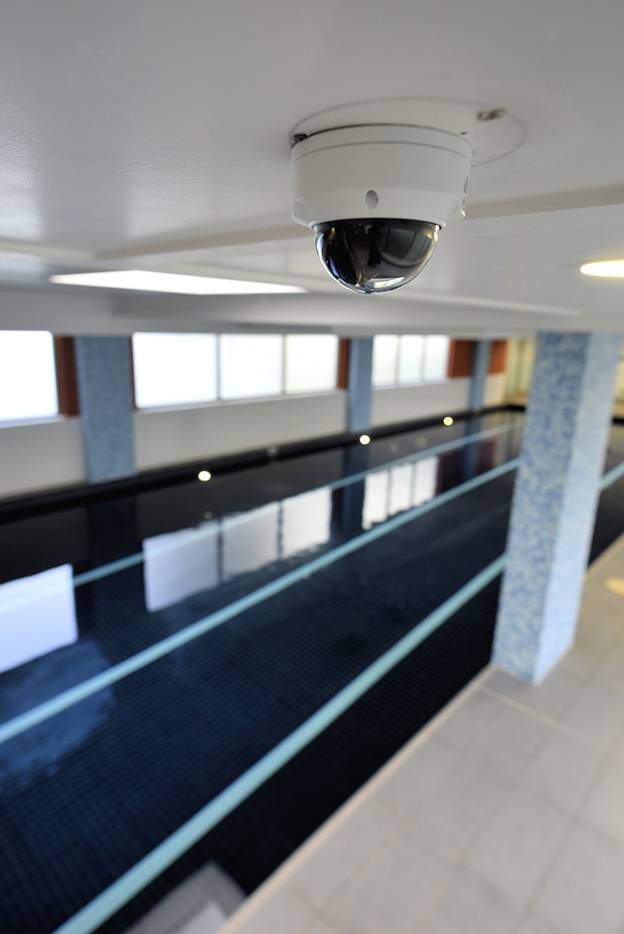

이를 위해 EON의 CCTV 솔루션은 각 층의 출입구, 현관, 엘리베이터, 로비를 포함하여 Eon 아파트먼트의 모든 공공 구역을 아우르며, 감시 범위는 6개 건물에 걸쳐 344개 아파트로 연결되는 복도로 확장됩니다. 주차장 출입구 및 주차장 외에도, 체육관 및 수영장 주변 구역도 감시 범위에 포함됩니다.

"이 시스템은 필요 시 전체 현장의 어디서든 가시성을 확보하기 위한 것입니다." EON 아파트먼트의 건물 관리자 앤드류 스테파스(Andrew Stefas)가 말합니다. "업그레이드된 CCTV 시스템을 통해 저희는 정규 근무 시간 후에 방문자용 차량 공간에서의 차량 침입이나, 비거주자의 출입 시도, 또는 공동 재산에 피해가 발생한 후 해당 피해의 원인과 같은 사건을 실시간으로 추적하고 조사할 수 있습니다.

"또한, 이 시스템에는 효율적인 측면도 있습니다. 저희는 정규 근무 시간 후에 현장에 보안 팀을 두고 있으며, 카메라를 통해 보안 팀이 한 곳에서 전체 현장을 볼 수 있습니다. 침입 미수 사건도 접했지만, 일상적인 사건이 더 많았습니다. 예를 들어, 개의 배변을 처리하지 않는 사람들, 길거리에서 쓰레기를 버리거나 무단 개조를 하는 사람들이 있었습니다

"또한 저희는 카메라를 사용하여 방문자용 차량 공간을 관리합니다. 일부 방문자는 오랜 기간 주차장에 차를 두는데, 저희는 시스템을 사용하여 해당 방문자가 누구인지 확인합니다." 스테파스가 설명합니다. "누군가가 주차장에서 다른 차량이나 공동 재산에 충돌한 경우, 해당 인물이 거주하는 아파트를 확인하여 문제를 제기할 수도 있습니다.

"결론적으로 말하자면 사건은 많지 않고, 대개 매우 조용합니다. 요약하자면, 개조나 쓰레기 투기 등 사람들이 벌이는 우연한 사건들이 다죠. 최근에 저는 길거리에서 카펫 롤을 발견했는데 이 시스템을 사용하여 카펫을 제거한 아파트를 신속하게 추적했습니다. 이 주민들은 카펫을 마루판으로 교체하고 있었는데, 공동주택 승인 과정을 거치지 않았습니다."

시스템 계획

모든 업그레이드와 마찬가지로 EON 아파트먼트에도 관리를 위한 운영 지점이 있었으며 이는 이전 시스템이 제공하지 못했던 성능을 새 시스템이 제공할 수 있도록 하기 위한 것이었습니다.

"저희는 원래 모든 층마다 엘리베이터 맞은편에 아날로그 카메라를 설치했지만, 이 카메라의 시야각으로는 한계가 있었습니다." 스테파스가 설명합니다. "엘리베이터에 새 카메라를 설치하고, 각 층의 카메라를 다른 위치로 옮기기로 계획을 세웠습니다. 저희는 현장 보안 담당자가 정규 근무 시간 후에 더 나은 보안을 제공하고, 사건 조사 시 운영진이 더 자세한 정보를 얻을 수 있도록 아파트와 엘리베이터 외부로 이어지는 복도가 포함된 모든 층에서 넓은 시야를 확보하고자 했습니다.

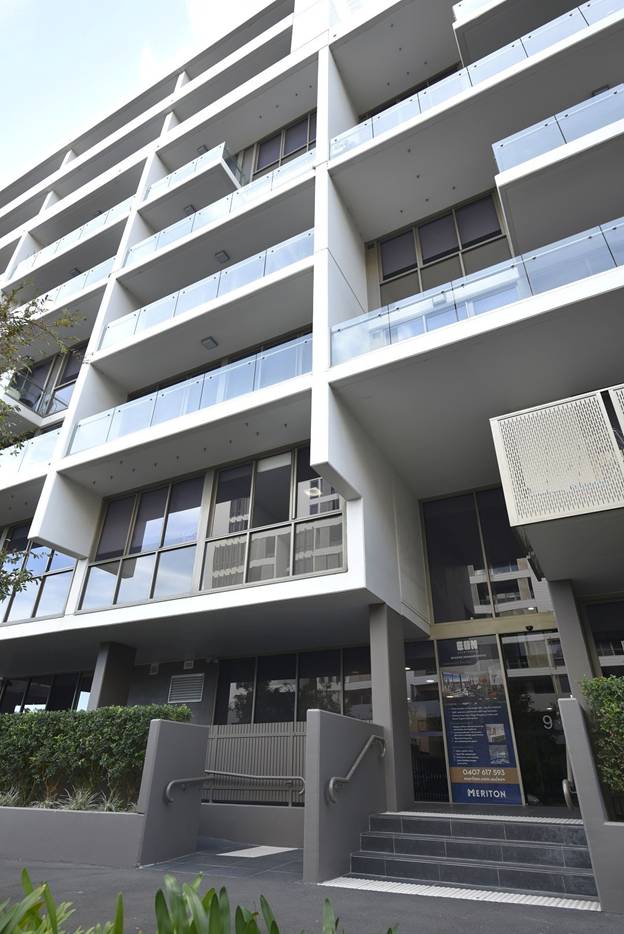

설계의 다른 핵심 요소는 입구와 주차장을 감시 범위에 포함하는 것이었으며, 6개 건물에 걸쳐 이 요건이 두드러졌습니다. 6개 건물에는 출입구가 11개 있으며, 건물은 절반으로 분리되어 있습니다. 이 6개 건물은 빅토리아 파크 퍼레이드(Victoria Park Parade)에서 조인튼 애비뉴(Joynton Avenue)에 이르기까지 상당한 면적을 차지하고 있으며, 나중에 현지 거리를 돌아다니면서 사진을 찍을 때 저는 이 장소가 얼마나 큰지 더 확실히 느낄 수 있었습니다.

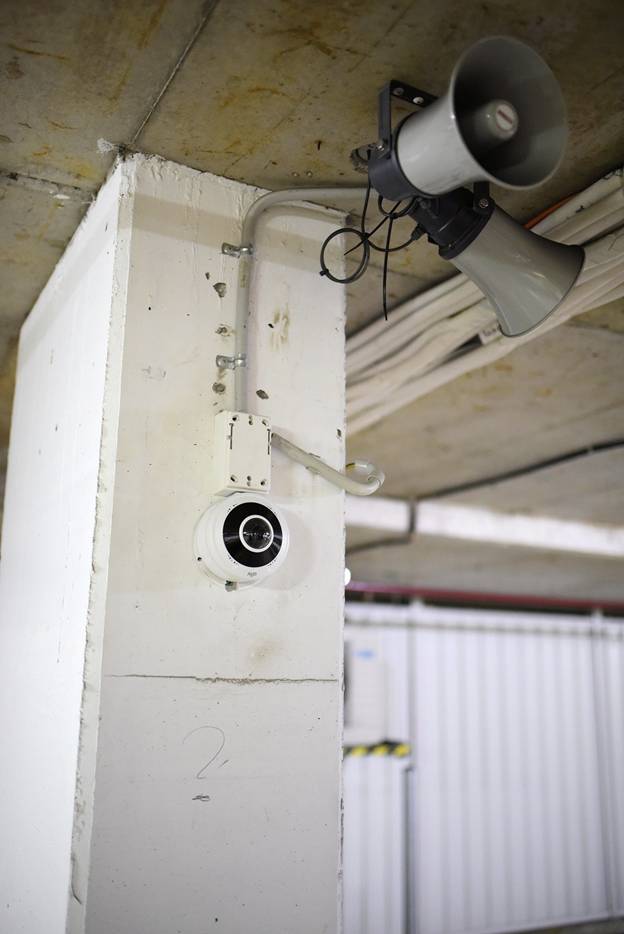

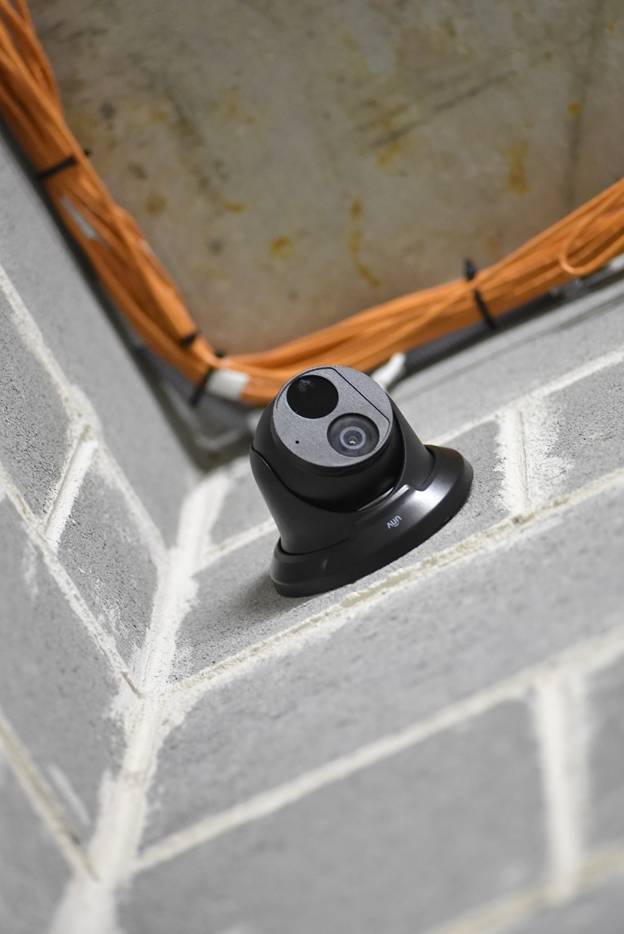

주차장에 있는 Uniview 반구형 카메라.

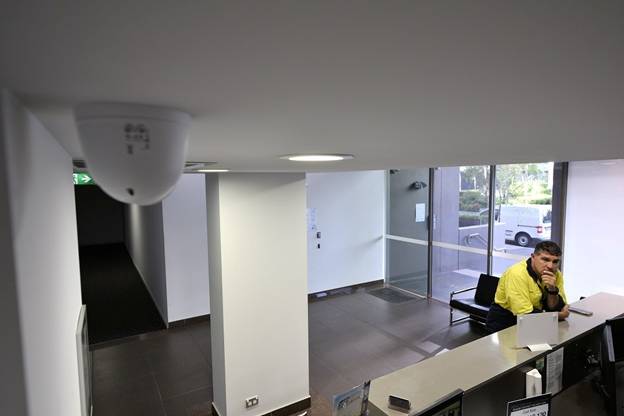

다음으로 저희는 현관의 워크스테이션에 앉았는데, 여기서는 그 무엇도 놓칠 수 없을 정도로 시야각이 매우 넓다는 것을 알게 되었습니다. 이 카메라는 모두 4MP 및 6MP인데, 이러한 장면에서 볼 수 있는 얕은 피사계 심도에서는 엄청난 수준의 해상도이며 높은 해상도를 통해 장면의 가장자리까지 모든 곳을 인식합니다. 각 층에는 5개의 아파트기 있으며 홀 외부에 3개, 엘리베이터 로비 양쪽에 각각 1개가 있으며, 2.7mm 카메라 1개로 이 모든 구역을 모니터링합니다.

"여기에서 워크스테이션을 살펴보면 시스템 배치 방식을 확인할 수 있습니다." 스테파스가 말합니다. "저희는 엘리베이터 입구를 보고, 각 층에서 엘리베이터 로비를 보고, 복도를 내려다보고, 사람들이 가는 곳을 볼 수 있도록 카메라를 뒤로 이동했습니다. 여기서 쓰레기장도 볼 수 있기 때문에 사람들이 폐기 금지 물건을 버리는지, 그리고 이러한 물건이 어느 아파트에서 배출되었는지도 확인할 수 있습니다. 게다가 180도 반구형 카메라를 사용하는 이 주차장 위치에서 여기를 볼 수 있으므로, 카메라를 최소한으로 설치해도 그 무엇도 놓치지 않습니다."

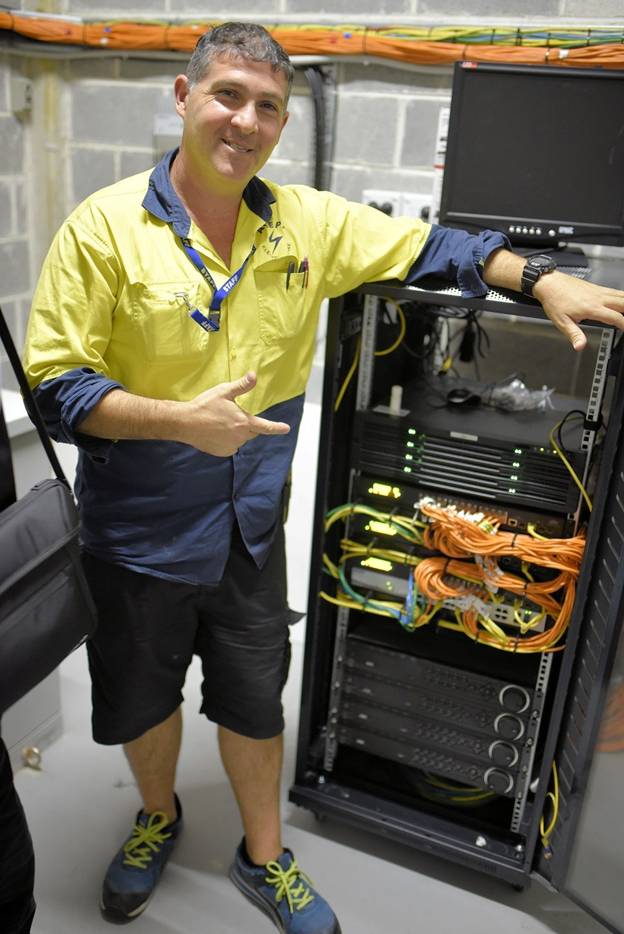

시스템의 핵심은 서버와 레코더를 통합하는 캐비닛에 설치됩니다. 캐비닛은 깔끔한 공간으로, 이 크기의 시스템에 걸맞게 모든 게 컴팩트합니다. 케이블은 현장 카메라에서 이 위치로 들어옵니다.

"보시다시피 저희는 카메라와 D-Link를 지원하는 Uniview Poe 스위치를 사용하여광섬유를 원격 노드에서 이 방으로 가져왔습니다." 페인이 말합니다. "다행히도, 건물 건설 시 건물들이 광섬유로 연결되어 있어 저희는 CCTV 시스템에 여분의 광섬유를 사용했습니다. 이는 시스템을 격리된 상태로 유지하는 데 매우 좋습니다. 이 네트워크실에도 카메라가 있어 누가 들어왔는지, 해당 인물이 무엇을 했는지 볼 수 있습니다.

"이 랙에는 충분한 공간이 있습니다. 랙에는 제거 예정인 여분의 예비 장치가 몇 개 있습니다. 저희는 레코더를 약간 아래로 이동하여 바닥에 UPS용 공간을 마련할 겁니다. 프로세스를 시작할 때, 이전 장치와 새 장치를 함께 실행했었지만, 이전 장치는 이제 필요하지 않습니다.

"이 건물의 시스템 토폴로지는 워크스테이션과 비디오 월이 스위치와 카메라를 처리하는 다른 포트와 함께 하나의 포트로 작동한다는 것입니다. 이들은 D-Link의 계층 2에도 영향을 미치지 않으며, 로드 밸런싱이 적용됩니다. 토폴로지는 원격 앱을 적용할 때 염두에 두어야 할 사항입니다."

설치

C.R. 케네디(C.R. Kennedy)에서 CCTV를 담당하는 국내 지원 엔지니어 데이비드 페인(David Payne)은 스탠(Stan)과 통합 업체인 일렉트리컬 & 파이어 서비시스의 팀과 긴밀히 협력했습니다. 시스템 토폴로지는 중앙 위치의 서버 및 스위치를 기반으로 하며, 현장 카메라는 케이블을 통해 네트워크실로 연결되어 있고, 광섬유는 원격 사이트에서 이어져서 네트워크실의 캐비닛으로 들어오며, 건물 로비의 워크스테이션을 통해 접근할 수 있습니다.

"카메라는 NVR이 아니라 워크스테이션에서 UNV 5.6으로 관리됩니다. 작업을 처리하기에 충분한 클라이언트 PC가 여기에 있었기에 저희는 그걸 사용했습니다." 페인이 설명합니다. "저희는 각 블록에 개별 서버를 보유하고 있으며, 각 블록은 다른 블록과 격리되어 있고, 광섬유로 연결되어 있습니다. 원래 사양에는 160대의 카메라가 필요했지만, 스탠과 설치 팀이 작업하면서 진입로에 대한 감시 범위를 개선하려면 더 많은 카메라가 필요하다는 것을 깨달았습니다."

"6개의 건물에 카메라가 180개 있는데, 그중 80%가 고정 렌즈입니다. 저희는 광각 2.7mm 카메라와 더불어, 특별히 넓은 감시 범위가 필요한 위치에서는 반구형 제품도 사용합니다. UNV 180도 카메라를 사용하면 단일 카메라로 3개의 입구를 감시할 수 있습니다. 추가 해상도와 피사계 심도를 위해 일부 외부 위치에 4K 카메라를 설치하면 좋았겠지만, 대부분은 이 작업에서 실제로 필요하지는 않았습니다."

페인에 따르면, 현장의 조명 및 카메라의 기능이 충분하여 추가 조명이 필요하지 않았습니다.

"환경에 충분한 빛이 조성되어 있으므로 카메라가 흑백이 될 일은 없습니다. 저희의 조명 상태는 현재 충분합니다." 그가 말합니다. "따라서 저희는 카메라를 컬러로 유지해오고 있습니다. 낮은 셔터 속도에서 너무 많은 모션 블러가 발생하지 않도록 설정을 조정했으며, 이러한 작업에 적합한 밸런스를 찾았습니다. 저희가 사용하는 UNV 카메라는 저조도 환경에서의 성능이 뛰어날 뿐만 아니라 역광도 잘 처리합니다. 이는 이러한 유리 현관에서 중요한 기능이입니다. 주차장에서 조명이 꺼지면 카메라가 흑백으로 표시되지만. 임계값을 최대한 낮게 유지하여 색상을 식별할 수 있도록 했습니다. 카메라에는 IR이 내장되어 있지만, 필요하지는 않습니다."

페인은 현재 시스템이 중앙 위치에서 관리되고 있지만, 원격 모바일 관리 기능을 추가할 계획이 있다고 말합니다.

"저희는 관리 및 보안 담당자가 어디서든 시스템을 볼 수 있는 모바일 앱을 보유할 계획입니다." 그가 설명합니다. "저희는 TPG 광대역 연결 중 하나를 사용하여 이러한 요구 사항을 관리할 예정입니다. 이는 다음 단계로 계획되어 있습니다."

시스템의 중요 측면은 이벤트 후 사건 조사를 지원할 수 있는 기능이며, EON의 카메라는 이를 지원하기 위해 30일 동안 초당 20프레임의 H.264로 녹화 중입니다. 이와 같은 주거 분야에는 야간과 낮에 조용한 시간이 있지만, 페인은 현장에 활동이 충분히 많아 풀 타임 녹화가 필요하다고 합니다.

"카지노 분야에서의 작업 경험을 바탕으로, 저는 항상 녹화하는 걸 선호합니다." 페인이 설명합니다. "항상 녹화하면 해당 시간 동안의 녹화 덕분에 그 시간 동안은 아무 이상이 없다는 걸 알게 되지요. 이 시간에 대해서는 질문도, 의문도 없습니다. 향후 저희는 녹화를 H.265로 조정할 거지만, 모든 레코더가 포화되기 전까지는 조정하지 않을 겁니다. 하지만 모션 녹화를 사용하는 대신, 초당 20프레임으로 녹화를 계속할 겁니다."

워크스테이션은 64비트 UNV EZStation 3.1(3.22 출시 예정)을 사용하여 시스템을 관리하고,설치 팀은 기존의 모든 모니터를 24시간 작동 UNV 모니터로 교체했습니다.

설치의 난관

억셉트 일렉트리컬 & 파이어(Accept Electrical & Fire)의 스탠에 따르면, 대부분의 경우 다수의 카메라는 이전 카메라의 설치 장소에 설치하는 방식으로 간단하게 이루어졌지만, 창의성이 필요한 몇 가지 측면이 있었습니다.

"카메라 위치 때문에 기존 케이블 연결에 약간의 문제가 있었으며, 경우에 따라 카메라 위치에 가깝게 라우터를 추가해야 했습니다." 그가 설명합니다. "또한, 여러 위치에서 분할 페어를 사용했으며, 이를 통해 저희는 페어만 사용하는 단일 cat-5 케이블로 2대의 카메라를 지원할 수 있었습니다. 그 외에는 간단했습니다. 저희는 작업의 거의 70%를 완료했습니다. 케이블 재설치를 포함하여 각 블록을 업그레이드하는 데는 약 4주가 걸립니다. 이 현장에는 천장에 라이저와 케이블 트레이가 있어 작업하기 더 쉽습니다."

페인은 분할 케이블링이 흥미로운 해결책이었다는 데 동의합니다.

"그 점이 이 현장이 다른 곳과는 다른 부분이었습니다." 그가 말합니다. "UNV 카메라에는 2개 페어만 필요하기 때문에 단일 Cat-5 케이블에 2대의 카메라를 설치할 수 있었는데 이건 좋은 점이었습니다. 이러한 위치에 케이블을 다시 설치하는 건 힘들기 때문입니다. 저희는 단순하게 첫 번째 카메라에서 한 페어를 사용한 다음, 두 번째 카메라의 동일한 케이블에서 두 번째 미사용 페어를 택했습니다. 설치를 시작할 때 이 방법이 작동할지 알기란 항상 불가능하지만, 실제로 작동했습니다. 확실히, 이 방법은 보장이 없는 과감한 해결책이었어요. 또 다른 문제는안정적이지 않고 노이즈가 있는 이미지를 전달하는 케이블 연결이었습니다. 이 경우, 저희는 교체를 진행했습니다 또한, 이전 설비에는 비디오를 위한 많은 Cat-5 테이핑 및 트위스트 조인트가 있었는데, 이들은 적절한 RJ 연결로 교체해야 했습니다."

페인에 따르면, 또 다른 고려 사항은 색상 식별을 올바르게 수행하는 것이었습니다. 현장 전체에서 색 온도가 시간에 따라 변하기 때문입니다.

"이 블록에서 첫 작업을 했는데, 여기에 카메라가 가장 많습니다. 그리고 카메라 설치 후에 각 카메라의 위치를 확인하는 데 어려움이 있을 거란 걸 초기에 알게 됐죠. 왜냐하면 각 층은 거의 똑같이 보이기 때문입니다." 그가 설명합니다.

"팀이 카메라를 포장 상자에서 꺼내 설치할 텐데, 6개 층의 각 전망이 똑같았습니다. 설치 작업자가 각 카메라의 설치 장소를 상자 측면에 기록했기에 저는 상자에 기록된 위치 정보와 카메라 ID를 일치시킬 수 있었습니다. 사소한 조치지만, 시운전 중에 정말 도움이 됐습니다. 저는 일련 번호를 검색한 다음, 카메라 세부 정보에 위치를 추가했습니다. 다른 적용 분야의 경우, 모든 카메라 뷰 내에 위치 세부 정보를 넣을 필요가 있습니다.

결론

EON 아파트먼트는 흥미로운 곳입니다. 지리적으로 넓기 때문에 감시 범위가 넓은 기능이 필요하며 추가 통합 및 분석 통합 가능성이 향후에 고려될 수 있다는 점에서 운영 요구 사항이 충분히 명확합니다.

"EON에 분석 계획은 없지만, 관리 관점에서 이점이 있습니다." 스탠이 말합니다. "예를 들어, 보안 담당자는 특정 색상의 의류를 착용한 사람을 표시하는 클립을 찾기 위해 현장 전체에 걸쳐 녹화물을 검색할 수 있습니다.  이로 인해 훨씬 효율적으로 시스템을 관리하게 되는 경우가 있습니다. 대규모 공간이므로 현장 전체의 움직임을 추적하기가 쉽지 않기 때문입니다. 사람들이 카메라 뷰에서 벗어날 때 어디로 갔는지 추측하는 경우가 있습니다. 분석 기능은 보안 담당자에게 특정 사람이나 자동차가 현장에 도착했다고 알릴 수도 있습니다."

페인에 따르면, LPR은 향후 업그레이드가 예정되어 있지만, 접근 제어 장치와의 통합은 덜 중요하다고 합니다.

"저희는 현장에서 LPR 카메라를 시험할 계획입니다." 그가 말합니다. "LPR 기능을 사용하면 차량 접근 작업이 더 쉬워지며, 운영진이 차량 이동, 특히 방문자 차량을 추적할 수도 있습니다. 접근 제어 이벤트의 경우 저희는 모든 카메라에서 항상 녹화하기 때문에 크게 중요하지 않습니다. 이와 같은 통합은 이벤트와 비디오를 연결하는 것이지만, 저희는 접근 이벤트를 찾은 다음, UNV EZStation을 사용하여 비디오를 매우 빠르게 검색할 수 있습니다."

통합 담당자 스탠은 UNV 제품뿐만 아니라 파트너인 CRK에도 깊은 인상을 받았다고 말합니다.

"정말 좋았습니다." 스탠이 말합니다. "확실히 데이비드는 자신의 제품을 매우 잘 알고 있으며, 데이비드의 지원 덕분에 설치와 시운전을 쉽게 할 수 있었습니다."

가장 중요한 것은, 스테파스도 업그레이드 결과에 만족한다는 점입니다.

"전에 아날로그 카메라를 사용하던 때에는 이미지 해상도가 낮고 흐릿했습니다. 사람들을 알아볼 수 없었고, 사람들이 어느 블록으로 갔는지 또는 몇 층에서 나왔는지 확인할 수가 없었습니다." 그가 말합니다. "이전 시스템은 각 층에서 움직임을 고해상도로 식별해내지도 못했습니다. 새로운 UNV 시스템은 이를 해낼 수 있어 큰 차이를 만듭니다." 저희는 관리 및 보안 팀을 위해 감시 범위가 현장 전체를 포함할 필요가 있었는데, 이 솔루션은 이러한 감시 기능을 제공합니다."
