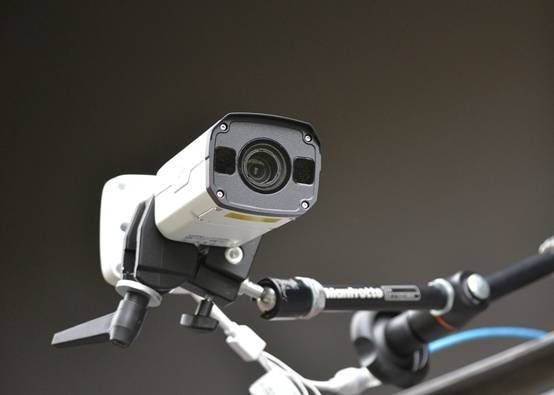

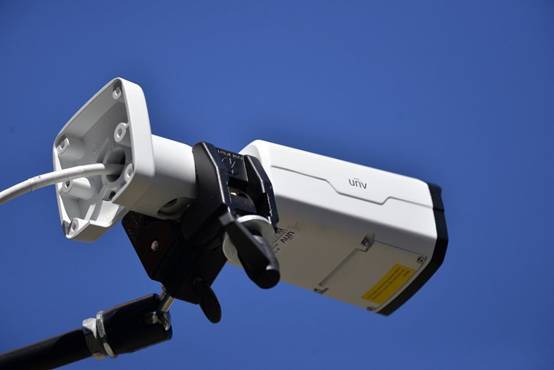

Цилиндрическая камера Uniview Starlight

Uniview IPC2325EBR5-DUPZ — 5-мегапиксельная цилиндрическая камера с режимом дневной и ночной съемки и поддержкой PoE, имеющая класс защиты IP-67 и более высокую светочувствительность, моторизованный объектив с автофокусировкой, технологию WDR 120 дБ, ИК-подсветку с дальностью действия до 50 м, технологию сжатия Ultra H.265 и многие другие функции, объединенные в прочном компактном форм-факторе из литейного сплава.

Новая 5-мегапиксельная цилиндрическая камера UNIVIEW IPC2325EBR5-DUPZ впечатляет при первом попадании в руки. Одновременно компактная и крепкая — она весит менее 600 г, но при этом обладает выдающимися оптическими характеристиками благодаря быстрому светосильному моторизованному объективу с автофокусировкой, диафрагмой F1.2 и переменным фокусным расстоянием 2,7-13,5 мм. Помимо впечатляющего объектива, камера оснащена CMOS-матрицей 5 Мп с прогрессивной разверткой 1/2.7", обеспечивающей работу устройства в условиях освещенности до 0,001 люкс в цветном режиме или 0 люкс в монохроме с включенной ИК-подсветкой.

Что сразу бросается в глаза, когда я включаю цилиндрическую камеру Uniview Starlight, — ее разрешение. Я выбрал 2592 x 1944 пикселей, и четкость картинки поражает даже при самых широких углах обзора. Есть небольшая задержка: приблизительно 1/350 секунды, может быть, слегка больше. Шаг за шагом изучая характеристики камеры, я выяснил, что максимальная частота кадров составляет 20 ips (изображений в секунду). Следующее, что мне интересно, — это пропускная способность: она составляет 5,5-6,5 Мбит/с в формате H.264, что является очень хорошим результатом в таком разрешении.

Я не удержался и попробовал технологию сжатия H.265. С точки зрения резкости в ней все прекрасно, но она приводит к потере качества распознавания автомобильных номеров и образованию шума вокруг быстро движущихся объектов в особенно затемненных областях сцены. Имейте в виду, что качество видеопотока в формате сжатия H.264 очень высокое, а видео, получаемое в H.265, тоже достойное, просто оно не отличается такой резкостью, как в H.264, поэтому переключился обратно на H.264. Однако для пользователей, работающих в условиях низкой пропускной способности, H.265 будет оптимальным выбором. При повторном просмотре снимков позднее я пришел к выводу, что разница в качестве изображений, получаемых в формате сжатия H.264 и 265, не настолько значительна, как я подумал сначала.

Как всегда сложно перестать делиться первыми впечатлениями, но давайте посмотрим на остальные характеристики. Камера оснащена цифровым шумоподавлением 2D/3D и форматами сжатия видео Ultra 265, H.265, H.264 и MJPEG. Также в ней есть встроенные интеллектуальные алгоритмы, возможность трехпотоковой передачи видео, ROI (область интереса), коридорный формат 9:16, 8 вариантов настройки отображения на экране, возможность настройки до 8 приватных зон и 8 областей интереса. Камера поддерживает стандарт ONVIF и обладает углом обзора 93,38 градусов по широкой стороне и 28,56 градусов — по длинной. Можно задать значение автоматической/ручной выдержки от 1 до 1/100000 с, модель имеет цифровую защиту от запотевания, компенсация засветки HLC и задней подсветки.

Камера обладает рядом интеллектуальных функций, в частности, функцией определения поведения, к примеру, пересечения периметра, линии, обнаружения движения в 4 зонах. К ним также относятся возможности определения исключений, звукового обнаружения, распознавания лиц, определения количества людей, расфокусировки, смены сцены и отчетности. Дополнительные функции включают добавление водяного знака, фильтр по IP-адресам, антивандальную сигнализацию, входы и выходы для сигнализации, политики доступа, защиту ARP, аутентификацию RTSP, аутентификацию пользователей, двухканальное аудио с возможностью сжатия G.711.

Размеры камеры — 253,4 x 86,4 x 78,7 мм, вес 0,58 кг, максимальная приводная мощность 10 Вт, диапазон рабочих температур от -35 до 60°C. Максимальная емкость хранилища — Micro SD 128 Гб. Как обычно, камеру тестируем на Optiplex 9020 SEN и коммутаторе NetGearProSafe GS108P PoE. Сейчас нет других камер, совместно подключаемых к сети.

Тест-драйв цилиндрической камеры Starlight

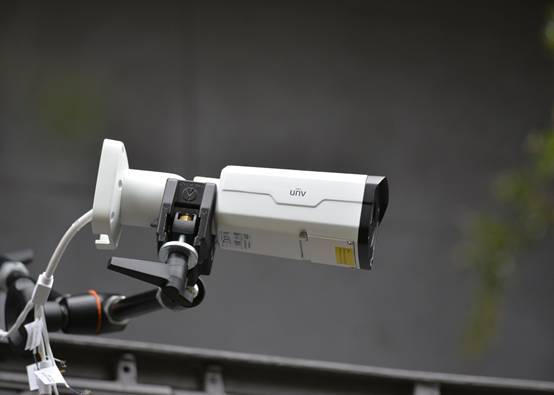

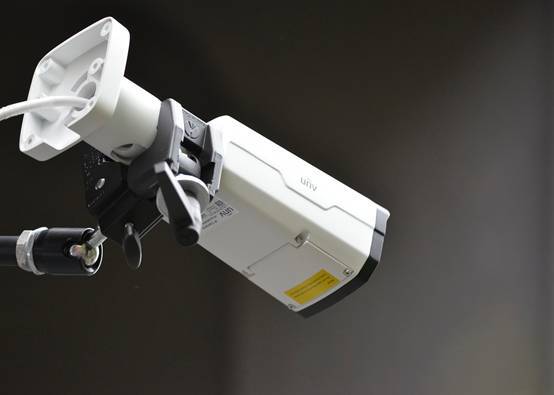

Камера впечатляет сразу, как только достаешь ее из коробки. Она имеет очень крепкий и на удивление компактный корпус. Установка проще простого: подключил кабель RJ-45, открыл приложение, и можно работать. Изображение улицы с разным освещением получается немного темным без WDR, но при этом однородным, без засвеченности ярких областей, что составляет основные трудности в уличной съемке. Погода тоже вносит свой вклад: сегодня светлый пасмурный день с переменной облачностью. Несмотря на условия, я убедился, что камера выдает не только великолепное разрешение 5 Мп, но и отлично считывает автомобильные номера при хорошем освещении.

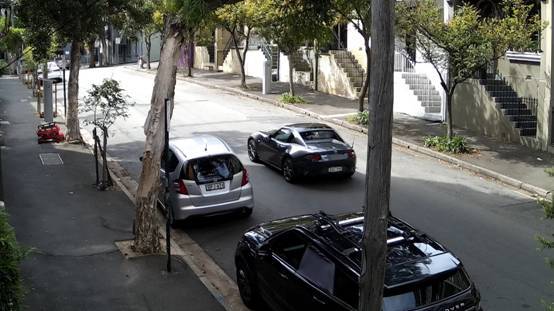

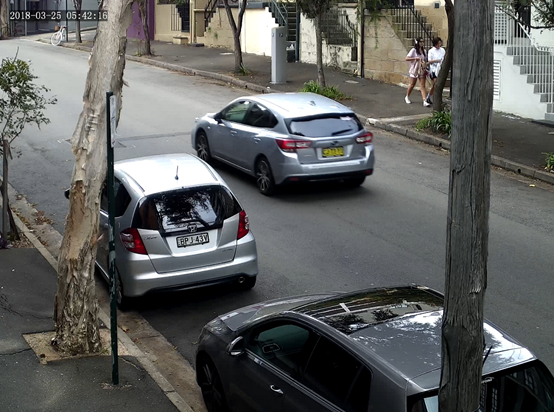

Затененные номерные знаки на скорости 60 км/ч и выше не проблема для цилиндрической камеры Uniview...

Затем я изменил фокусное расстояние до 6 мм и остался в таком режиме съемки, идеально подходящем для наблюдения за участком улицы перед моим домом при данном размере матрицы. Объектив отличается высоким качеством: присутствуют продольные хроматические абберации и бочкообразное искажение — приблизительно 8%. Я не увидел никаких побочных искажений, однако впоследствии мне удалось получить искажение диафрагмы, вызванное уличным светом в кадре.

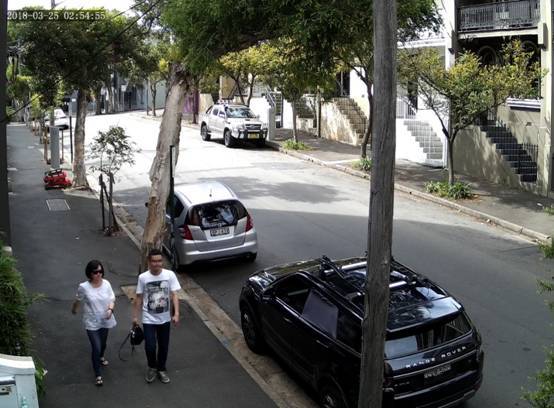

Распознавание лиц на среднем фокусном расстоянии отличается высоким качеством. Изображение также обладает хорошей глубиной резкости и прекрасным балансом между темными и светлыми областями.

Потребовалось немного времени, чтобы разобраться с моторизованным зумом и автофокусом — он сначала дергался вперед-назад, когда я хотел задать какое-то определенное направление. Однако когда я разобрался в управлении (нужно было нажать и удерживать), то по достоинству оценил качество объектива: зум очень быстрый, фокусируется практически моментально. К моему удивлению при данном разрешении при приближении сохраняется высокая детализация изображения. По мере приближения уровень освещенности начал падать, и я уже не мог видеть автомобильные номера, которые были так четко видны ранее: закрытие диафрагмы делает свое дело. Между широкой и длинной стороной теряется 1 или 2 деления диафрагмы.

Одно из преимуществ моторизованных цилиндрических камер наподобие этой — способность не терять акцентов при кадрировании изображения. Операторы аппаратных знают, что при большом приближении они иногда теряются, выпадая из контекста и фокусируясь на масляных пятнах на дороге или кирпичной кладке какой-нибудь удаленной стены. Если камера устанавливается с небольшим наклоном вниз, как часто это делается в случае цилиндрических камер, вероятность потери значительно вырастает при максимальном приближении.

Во второй половине дня, когда я приступал к тестированию, окружающие дома создавали довольно сильную тень, а на расстоянии около 70 м был яркий дневной свет. Я решил попробовать WDR, но цвета оказались слегка более насыщенны, чем я люблю, — характерная черта всех камер Uniview, которые мне доводилось тестировать. Качество изображения без WDR меня полностью устраивает. Оно однородно по всей площади кадра, экспозиция по ярким областям, что делает темные области немного темнее, чем они должны быть, при этом тона достаточно натуральны. Главное преимущество — высокое разрешение и немного большее фокусное расстояние, которое я выставил, обеспечивают качественное распознавание автомобильных номеров и лиц. Меня впечатляет глубина резкости. Частота кадров показательна — я привык к 20 изображениям в секунду — каждый раз, когда я делаю снимок, я вижу компромисс между частотой кадров и разрешением, и оно стоит того.

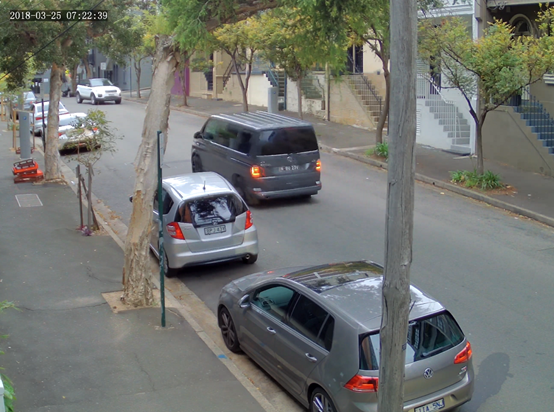

Тем временем дело понемногу шло к вечеру. Я сделал снимки автомобилей, мотоциклов и групп людей, передвигающихся неподалеку. Мне понравилась цветопередача, но из-за серого облачного дня на экране получилась слегка завышенная яркость. Меня настолько впечатлил битрейт 6 Мбит/с этой 5-мегапиксельной модели, что я решил попробовать формат сжатия H.265. Безусловно, он менее требователен к пропускной способности, но при этом приводит к потери детализации, которая позволяла распознавать автомобильные номера с расстояния более 20 м. Сняв несколько проехавших машин, я переключался обратно в H.264.

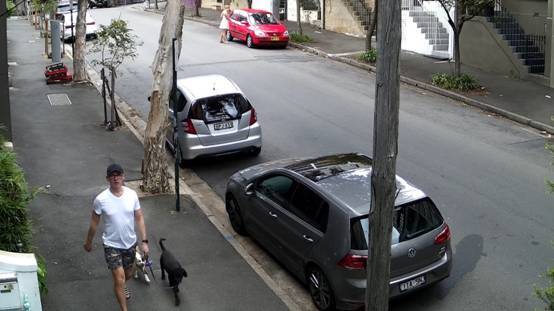

Хочу отметить стабильно высокое качество глубины резкости, при приближении изображения оно сохраняется. Конечно, речь не идет о 30-кратном приближении, однако 3-4 кликами мыши вы можете получить полезную информацию. Изображение лиц в условиях хорошей освещенности — еще одна сильная сторона 5-мегапиксельной камеры. Качество настолько высокое, что если бы они были использованы в суде, ни у кого не возникло бы никаких сомнений. На расстоянии 10 м при фокусном расстоянии 6 мм вы можете спокойно разглядеть цвет ошейника собаки, марку часов, рисунки на одежде. Очень достойная работа — следователям понравится.

Недостаточная освещенность и ИК-подсветка

В 17:30 мне уже не удавалось улавливать небольшие регистрационные номера проезжающих скутеров на скорости больше 40 км/ч — однако это применимо лишь к областям с максимальной затемненностью. При солнечном свете на гораздо больших расстояниях у меня получалось считывать их номера. В 17:45 номерные знаки окончательно исчезли, и я перестал надеяться распознать их вновь. Затем произошло кое-что очень интересное. Я решил переключиться в режим WDR, и вуаля! Номера! Цвета, конечно, стали насыщенными, но это дало больше детализации, которой так не хватало для обнаружения номерных знаков.

На первой фотографии номера перестали быть читаемыми — на втором изображении я включил режим WDR, и их снова стало видно. Обратите внимание, на сколько выросла теплота снимка в режиме WDR...

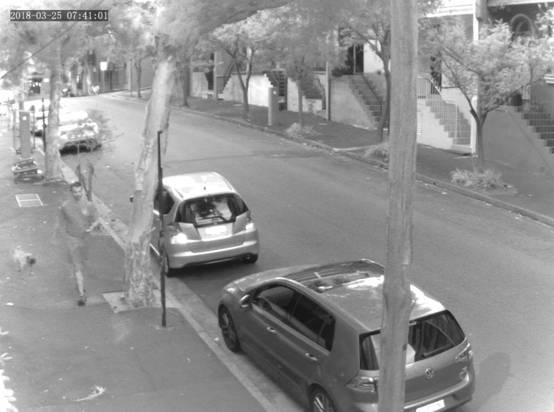

С этого момента начало темнеть, появился шум и небольшое размытие у проезжающих автомобилей. В 19:41 камера переключилась в ночной режим. После этого я выключил WDR, чтобы посмотреть, будет ли видна разница и вернутся ли резкие цвета. Камере удается удерживать яркость цвета приблизительно до 20:30, после чего она опять переходит в ночной режим. Я, конечно, мог оставить цветное изображение, но мне хотелось посмотреть, как она будет работать в монохромном режиме с ИК-подсветкой.

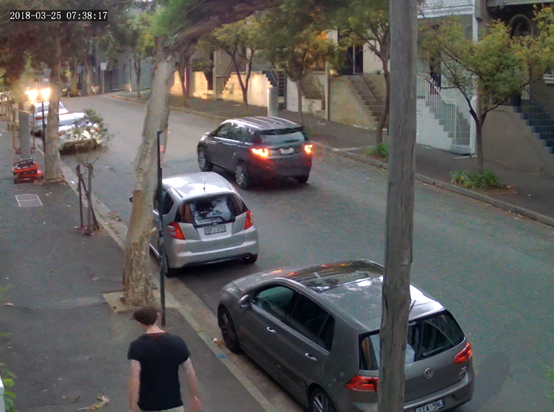

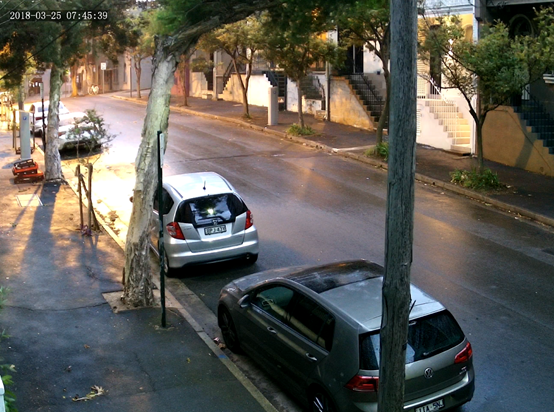

На первых двух изображениях включен режим WDR, на последних двух — выключен. Обратите внимание, как улучшилась насыщенность цветов в условиях недостаточной освещенности и повысилась контрастность без WDR.

Выдержка уменьшилась, появилось легкое размытие от задних и передних фар и ярких отражений. В ночном режиме при работающей ИК-подсветке частота кадров падает до 12 изображений в секунду. Появилась также размытость проезжающих автомобилей и менее выраженная у прохожих. Распознавание лиц работает до 10 м в условиях освещенности до 4 люкс при работающей ИК-подсветке.

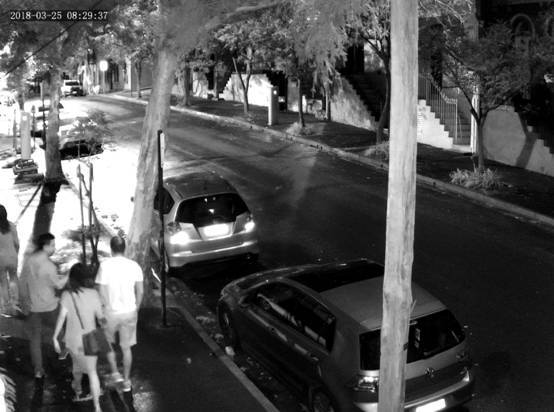

Затем я решил опробовать камеру на дорожке. Здесь темнее, что позволяет нам оценить работу ИК-подсветки. Камера работает в широкоугольном режиме, пешеход идет по дорожке. Он еще достаточно далеко (70 м), чтобы выделить его отличительные черты, однако я уже могу сказать, что он лысый, одет в светлую рубашку и шорты, а в руке у него сумка.

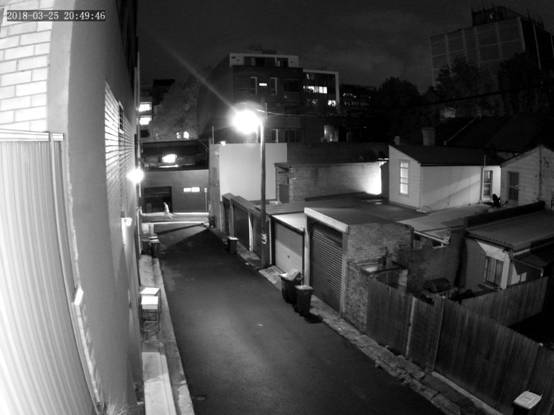

Дорожка при работающей ИК-подсветке – отличное качество в широкоугольном режиме на дальнем расстоянии.

Скутер проезжает по дорожке и тормозит, подтверждая мои наблюдения о размытости в условиях низкой освещенности. Камера корректирует изображение при свете задних фонарей, заметно его затемняя для компенсации света и осветляя после выхода скутера из кадра.

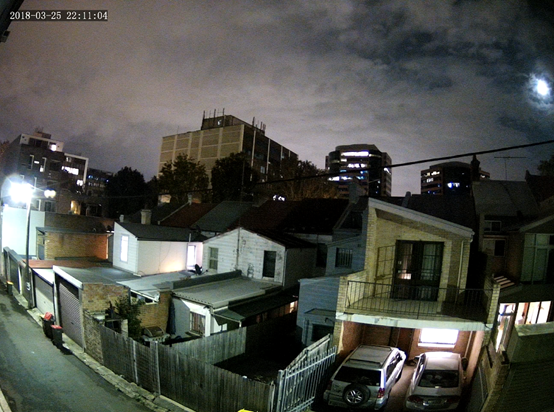

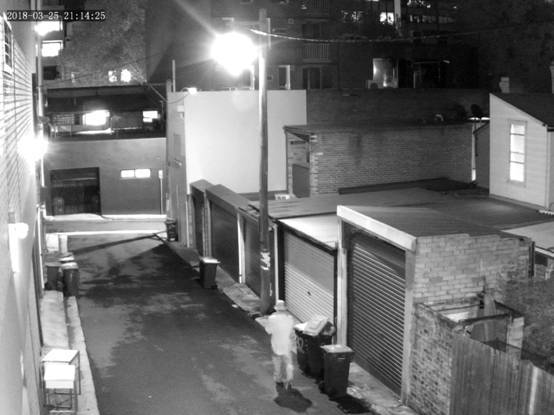

Затем появился пешеход, одетый в рабочие штаны, шапку и ботинки. Размытость объектов, движущихся с скоростью пешехода, достаточно низкая в монохромном режиме при работающей ИК-подсветке. Я обратил внимание на уровень шума: мелкозернистный по всей площади изображения. Я вернулся в исходное положение и навел камеру на самую темную область сцены — крыши домов в соседнем квартале и деревья за ними. Это черная дыра сцены с едва различимыми деталями.

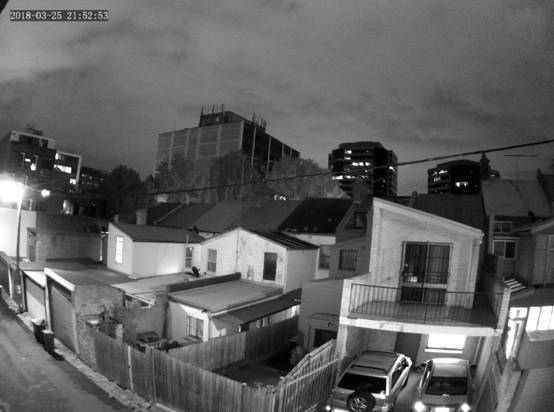

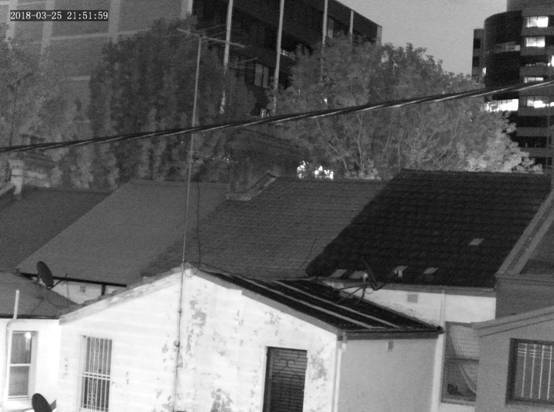

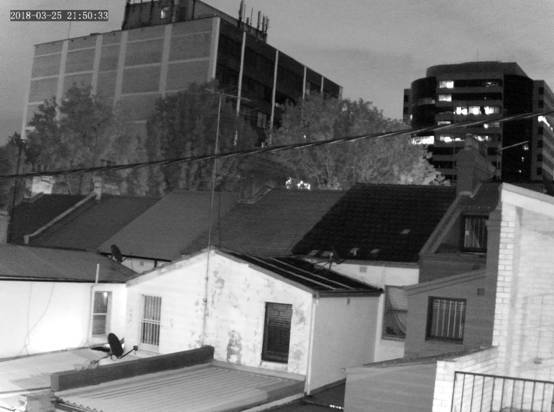

На первых 3 изображениях включена ИК-подсветка, на снимке 4 — выключена. Учитывая достаточно скромный диапазон фокусных расстояний, это отличный результат от камеры Uniview Starlight.

Я обнаружил, что при попытке приблизить темную область с выключенной ИК-подсветкой цилиндрическая камера Starlight не может сфокусироваться и выдает размытую картинку. Решить проблему можно за счет повторного включения ИК-подсветки: благодаря небольшому количеству света камера быстро фокусируется, после чего я выключаю подсветку для оценки работы камеры в ночном режиме без подсветки. После всех манипуляций я решил попробовать вернуться в дневной режим на более широком угле обзора: цвета отображаются достаточно хорошо.

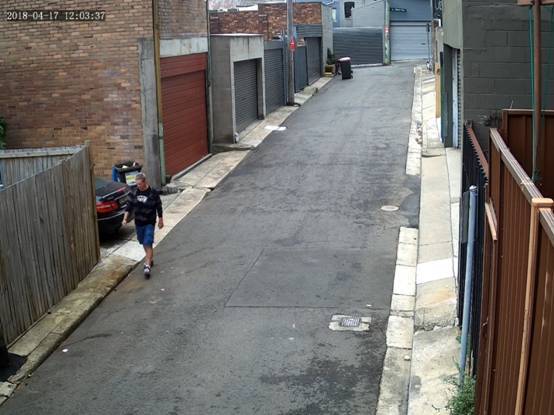

Несколько дней спустя я провел еще какое-то время, экспериментируя с цилиндрической камерой Uniview при свете дня, и качество работы меня вновь поразило, в особенности богатая цветопередача, а именно синие и красные цвета — они настолько хороши, что мне в голову пришла мысль о поляризационных фильтрах. Такое качество, вероятно, обусловлено покрытием линзы, учитывая, что в режиме WDR (см. изображение 3) изображение становится теплым.

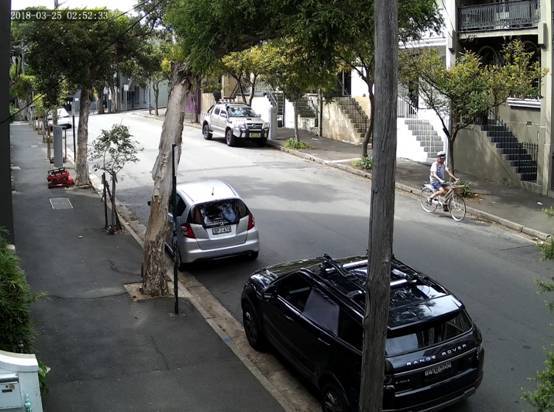

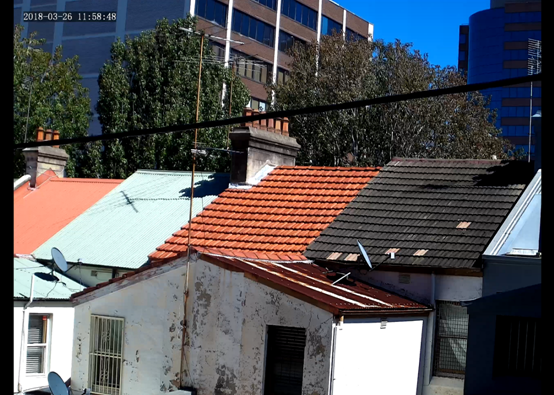

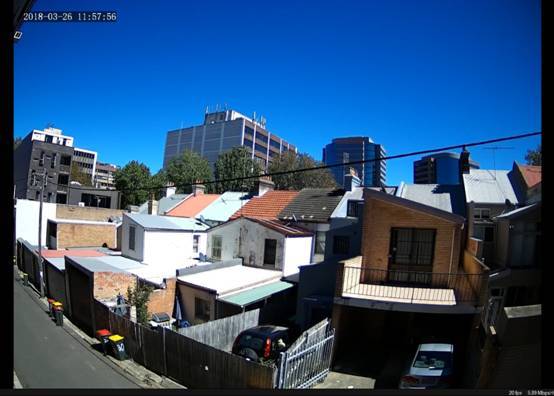

Изображение выше получено пасмурным днем при фокусном расстоянии 6 мм; цвет, четкость, глубина резкости и низкая размытость — все это очевидно. Цветопередача на первых двух снимках выше всяких похвал. Условия съемки: боковой свет 78 000 люкс при отключенном WDR.

Выводы

Новая цилиндрическая камера Uniview Starlight — качественная камера с прочной конструкцией, соответствующей классу защиты IP67, легкая и компактная для своей спецификации. Сильная сторона камеры заключается в наличии широкоугольного моторизованного объектива с переменным фокусным расстоянием и автофокусировкой, который значительно облегчает подстройку камеры в изменяющихся условиях. Функция распознавания номерных знаков на автомобилях, движущихся с большой скоростью, работает просто отлично.

Хорошо реализована функция управления WDR, впечатлило качество изображения в условиях недостаточной освещенности. При значении ниже 2 люкс камера может выдавать цветное изображение, монохромное в ночном режиме с ИК-подсветкой и без нее — выбирайте на свое усмотрение — а также позволяет создать полное представление о текущей обстановке, обеспечивая низкий уровень смазанности объектов, движущихся со скоростью пешехода. Мне понравилось качество цветного изображения в ночном режиме, отличная цветопередача, глубина резкости и хорошая обработка света натриевых уличных фонарей.

Высокое разрешение — превосходная вещь: в условиях достаточной освещенности оно обеспечивает точное распознавание лиц на расстоянии до 20 м. В радиусе 10 м качество распознавания лиц впечатляет: изображение настолько четкое, насколько это вообще возможно в камере видеонаблюдения. Подобное разрешение в сочетании с качественной оптикой обеспечивает такую глубину резкости, которую не ждешь от этой компактной камеры. Проведя с этой моделью 24 часа, я до сих пор не уверен, что увидел все ее преимущества. Цилиндрическая камера Uniview Starlight — камера, которая позволяет добиться небывалых результатов благодаря продуманной настройке устройства в сложных условиях эксплуатации.

Сведения:

Технические характеристики 5-мегапиксельной цилиндрической камеры Uniview Starlight:

* разрешение 5 Мп 2592 x 1944 пикс.
* минимальная освещенность 0,001 люкс в цветном режиме и 0 люкс — с ИК-подсветкой до 50 м
* ИК до 120 дБ, формат сжатия Ultra H.265
* моторизованный объектив F1.2 2,7-13,5 мм
* цифровое подавление шума 2D/3D
* интеллектуальная видеоаналитика, включая обнаружение исключения, распознавание звуков и лиц
* размеры 253,4 x 86,4 x 78,7 мм, масса 0,58 кг
* защита от запотевания, компенсация засветки и задней подсветки (HLC, BLC)
* 2-канальный звук, класс защиты IP67
