Andrew Stefas (soldaki), David Payne ve Stan.

EON Apartments tarafından yönetilen 6 Sidney apartmanına entegratör Electrical & Fire Services tarafından 180 kamera, iş istasyonu ve yönetim yazılımından oluşan Uniview güvenlik kamerası çözümü kuruldu.

Entegre güvenlik çözümleri söz konusu olduğunda apartmanlar ilk akla gelen uygulama alanlarından biri değildir. Özellikle birden fazla bina ve mesai sonrası güvenlik ekibinin bulunduğu daha büyük ve daha yüksek konut sitelerinde gözle görülenden çok daha fazlası gerçekleşiyor. Sidney, Zetland'da, EON Apartments'ta da durum tam bu şekilde. Electrical & Fire Services, Uniview distribütörü CRK'nin desteğiyle 6 binayı gözetleyen entegre bir CCTV sistemi kurmuştur. Her bina, tesis içi güvenlik ekipleri tarafından kayıt ve izleme için fiber bağlantılarla merkezi bir yere bağlanmıştır.

Bu tür bir uygulamada operasyonel bilgilendirme, mesai saatleri dışında gerçekleşen alan ihlalinin tespit edildiği ve gözetlendiği siteler için normalden daha karmaşıktır. Sistemden beklenen performans gece gündüz her an site sakinlerinin emniyet ve güvenliğini sağlaması, site içindeki insanlara ve araçlara göz kulak olması ve EON yönergeleri ile toplumun her kesimine hitap eden kapsamlı yasaların korunmasını sağlamasıdır.

Bu amaçla, EON’un CCTV çözümü; her binadaki giriş, fuaye, asansör ve lobi gibi EON Apartments'ın tüm ortak alanlarını kapsamakta ve bu alan 6 binada 344 daireye kadar giden koridorlara kadar uzanmaktadır. Ayrıca otopark girişleri ve otoparkların yanı sıra spor salonları ve yüzme havuzlarının etrafındaki alanları da kapsamaktadır.

EON Apartments yapı müdürü Andrew Stefas “Sistem, sitemizde ihtiyaç duyabileceğimiz her yerde görünürlük sağlıyor,” diyor. “Yükseltilmiş CCTV sistemimiz, olayları mesai sonrası gerçek zamanlı olarak takip etmemize ve araştırmamıza olanak tanıyor. Yaşadığımız olaylara örnek olarak ziyaretçi arabasına zorla girme, site sakini olmayan bir kişinin içeri girme teşebbüsü ya da olay meydana geldikten sonra ortak mülkiyete gelen zararın nedenini bulma sıralanabilir.

“Sistemin verimlilik yönü de bulunuyor. Mesai saatinden sonra sitede güvenlik ekibimiz duruyor ve kameralar sayesinde tüm siteyi izleyebiliyorlar. Hırsızlık olayları nedeniyle incelemeye almıştık. Ancak köpeği pisledikten sonra temizlemeyen, caddeye çöp atan veya yetkisiz tadilat yapan insanlar gibi daha çok sıradan olaylara şahit oluyoruz.”

Stefas “Ayrıca kameraları ziyaretçi otoparkını gözetlemek için kullanıyoruz. Bazı ziyaretçiler arabalarını uzun süre otoparkta bırakıyor. Sistemi arabanın hangi ziyaretçiye ait olduğunu bulmak için kullanıyoruz,” diye ekledi. “Kişilerin otoparkta başka bir araca veya ortak mülkiyete çarpıp çarpmadığını görebiliyor ve hangi dairede yaşadıklarını öğrenip bu sorunu halledebiliyoruz.

“Tüm olanlar aslında bundan ibaret, çok fazla olay yaşanmıyor. Genel olarak çok sessiz ve tadilat, çöp dökme gibi sıradan şeyler yaşanıyor. Yakın zamanda sokağa rulo halı bırakıldığını tespit ettik ve hemen sistemi kullanarak halının hangi daireye götürüldüğünü izledik. Site sakinleri döşeme onayı sürecinden geçmeden halılarını döşeme tahtalarıyla değiştiriyorlardı."

Sistemi Planlama

Her yükseltme işleminde olduğu gibi EON Apartments yönetimi için de operasyonel bir husus var. Eski sistemin hiçbir zaman sunamayacağı performansı yeni sistem ile elde edebilmek.

“Önceden her katta asansörlere bakan analog kameralar mevcuttu. Bu durum görüş açımızı sınırlıyordu,” şeklinde açıklıyor Stefas. “Planımız asansörlerde yeni kameralar kurarak kameraları her katta farklı bir yere taşımaktı. Her katta dairelere giden ve asansörlerin kapsama alanından çıkarak koridorları gözetleyen geniş bir görüş açışına sahip olmak istiyorduk. Böylece bina içi güvenlik görevlilerimiz mesai sonrası güvenliği daha iyi sağlayabilecek ve olayları incelerken yönetim daha fazla ayrıntı elde edebilecekti.”

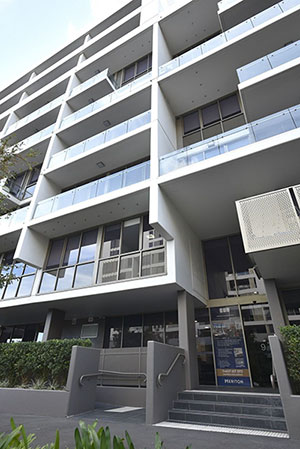

Tasarımın diğer önemli noktası girişlerin ve otoparkların gözetlenmesiydi. Tüm bunlar 6 bina için dikkate değer gereksinimlerdir. Binayı ikiye ayıran toplam 6 binada 11 giriş bulunmaktadır. 6 binadan oluşan site, Victoria Park Parade'den Joynton Avenue'ya kadar büyük bir alanı kaplıyor. Sokaklarda dolaşıp fotoğraf çekerken sitenin ne kadar büyük olduğunu daha iyi anlıyoruz.

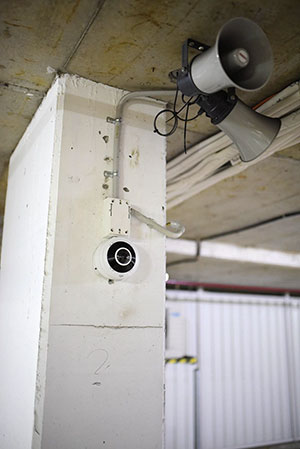

Otoparkta Uniview yarım küre kamera.

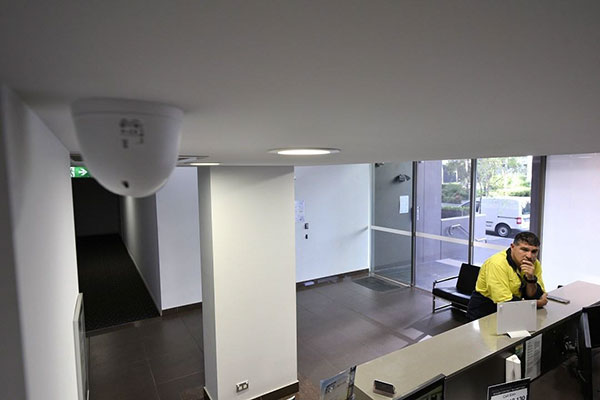

Şimdi de, fuayedeki iş istasyonundayız. Görüş açılarının son derece geniş olduğunu fark ediyoruz ve burada kameranın kapsamına girmeyen hiçbir şey kalmıyor. Bu kameraların tamamı 4 ve 6 MP. Bu nedenle, bu sahnelerin çoğunda olduğu gibi sığ alan ayrıntıları için çözünürlük çok iyi. Çözünürlüğün yüksek olması sahnelerin kenar kısımlarını algılamayı sağlıyor. Her katta 5 daire var. Hol tarafında 3 daire ve asansör lobisinin her bir tarafında birer daire 2,7 mm kamera ile tam olarak gözetleniyor.

Stefas “Buradaki iş istasyonuna bakarsanız, sistemin nasıl düzenlendiğini görebilirsiniz,” diyor. “Asansör girişini görebilmek için kameraları geri taşıdık. Bu sayede asansör lobisini her katta görebiliyor, hol boyunca bakıp insanların nereye gittiğini görebiliyoruz. Ayrıca boş odaları da izliyoruz çünkü insanlar buralara çöp atıyorlar. Böylece atılmaması gereken çöpler olursa bunları ve hangi daireden geldiklerini görebiliyoruz. Otoparklarda 180 derecelik yarım küre kameralar kullandığımız için minimum sayıda kamera noktası ile hiçbir şeyi gözden kaçırmıyoruz.”

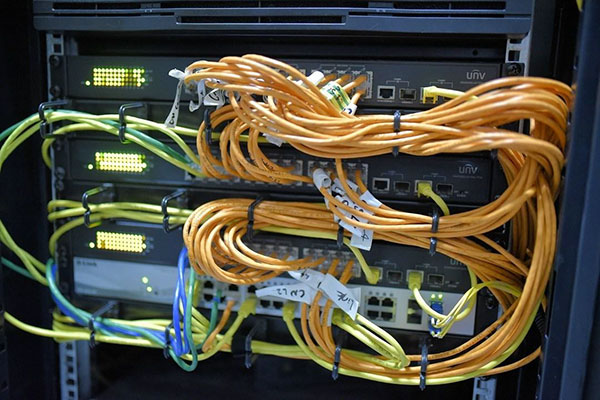

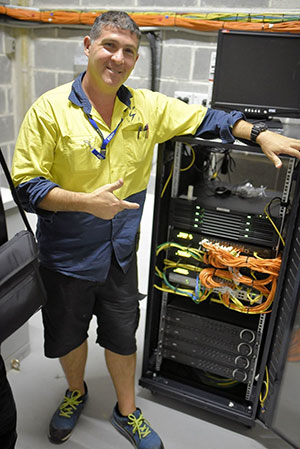

Sistemin çekirdeği, sunucu ve kaydediciyi içeren düzenli bir kabine kuruludur. Her şey bu boyuttaki bir sisteme uyduğu için kompakt haldedir. Kablolar yerel kameralardan buraya gelir.

“Gördüğünüz gibi kameraları desteklemek için Uniview PoE anahtarı ve uzak düğümlerden fiberleri bu odaya getirmek için D-Link kullandık,” diyor Payne. “Neyse ki, binalar inşa edildiğinde fiber bağlantı yapıldı ve CCTV sistemi için yedek bir fiber kullandık. Bu da sistemin izole tutulmasında çok faydalı. Kimin geldiğini ve ne yaptığını görebilmek adına bu ağ odasında bir kameramız bulunuyor.

“Bu rafta pek çok yer bulunuyor. Rafta çıkarılacak bazı yedek üniteler var, altta UPS'te yer açmak için kayıt cihazını biraz aşağı taşıyacağız. Sürecin başlangıcında eski ve yeniyi birlikte kullanıyorduk, fakat şu an eskisi yedek olarak duruyor.

“Bu binadaki sistem topolojisi, iş istasyonlarının ve video duvarının, tek bir bağlantı noktası olarak anahtarları ve kameraları kullanan başka bir bağlantı noktasıyla birlikte çalışmasıdır.

D-Link'in 2. katmanına bile ulaşmadı çünkü yük dengeleme uygulanmıştır. Uzaktan uygulamayı kullanırken aklımızda tutmamız gereken şey topolojidir.”

Kurulum

David Payne, ulusal destek mühendisi, CCTV, C.R. Kennedy, Stan ve entegratör Electrical & Fire Services ekibiyle bire bir çalışmıştır. Sistem topolojisinde, merkezi konumdaki sunucular/anahtar ve ayrıca ağ odasına kabloyla, uzak tesislerden ağ odasındaki kabine gelip fiber kablolarla bağlı olan bina lobisindeki iş istasyonu üzerinden erişilebilen yerel kameralar bulunmaktadır.

“Kameralar, NVR yerine UNV 5.6 tarafından kontrol ediliyor. Burada işin üstesinden gelmek için yeterli istemci bilgisayarlar mevcuttu, bu nedenle bunları kullandık,” diyor Payne. “Her blokta ayrı sunucularımız var. Her blok diğerlerinden izole ve fiber ile bağlı. İlk şartnameye göre 160 kamera gerekli idi, ancak Stan ve kurulum ekibi gidince giriş yollarını daha iyi gözetlemek için daha fazla kameraya ihtiyaç duyulduğunu fark ettik."

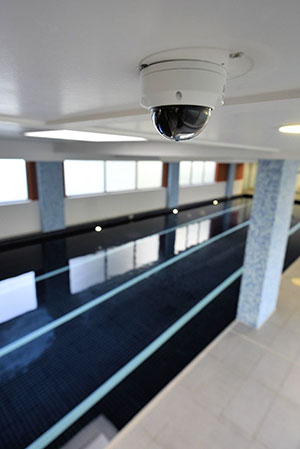

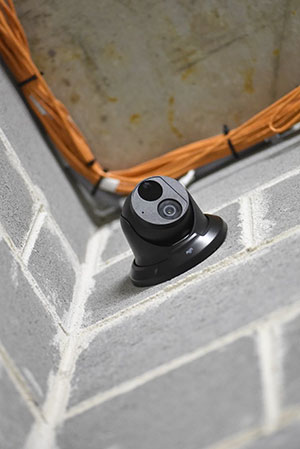

“6 binada 180 kamera var ve yüzde 80'i sabit lensli. Geniş açılı 2,7 mm kameralarla birlikte ekstra geniş gözetlemeye ihtiyacımız olduğu yerlerde yarım küre kameralar kullanıyoruz. 180 derece dönebilen UNV kameralarda tek bir kamera ile 3 girişi kontrol edebiliyoruz. Ekstra çözünürlük ve alan ayrıntısı için bazı dış mekanlarda 4K kameralarla kontrol daha iyi olurdu. Ancak bu uygulamanın çoğunda pek de gerekli değildi.”

Payne'e göre siteler yeterince aydınlatılmış ve kameralar yeterince aydınlatmaya sahip, bu nedenle ek aydınlatmaya gerek yok.

“Ortam yeterince aydınlık olduğundan kameralar asla siyah beyaz moda geçmiyor,” diyor. “Sonuç olarak, kameraları renkli modda tuttuk. Düşük deklanşör hızlarında çok fazla hareket bulanıklığı olmaması için ayarları değiştirerek bu uygulamalar için uygun bir denge yakalamaya çalıştık. Güçlü düşük ışık performansına sahip olmanın yanında, kullandığımız UNV kameraların arkadan aydınlatması iyi olduğundan bu özellik cam fuayeler için önemlidir. Otoparkta, ışıklar söndüğünde kameralar tek renkli oluyor. Ancak eşik değerini, rengi tanımlayabilmemiz için mümkün olduğunca düşük tutacak şekilde ayarladık. Kameralar entegre kızılötesi bağlantısına sahip ancak buna ihtiyaç duymuyoruz.”

Payne şu anda merkezi bir konumdan yönetilen sistemin uzaktan mobil yönetim ekleme planları olduğunu da söylüyor.

“Yönetim ve güvenlik görevlilerinin sistemi mevcut konumlarından görüntüleyebilmeleri için mobil bir uygulama sağlamayı planlıyoruz” diye açıklıyor. “Planladığımız bir sonraki adıma göre bu ihtiyacımızı karşılamak için TPG geniş bantlı bağlantılarımızdan birini kullanacağız.”

Sistemin önemli bir yönü, olay gerçekleştikten sonra soruşturmaya yardımcı olmasıdır. EON’un kameraları, bu işi kolaylaştırmak için 30 gün boyunca saniyede 20 kare hızında H.264'te kayıt yapıyor. Bu tür konutlarda gece ve gündüz sakin zamanlar olmasına rağmen Payne, sitenin tam zamanlı kaydının tutulmasını gerektirecek düzeyde meşgul olduğunu söylüyor.

“Kumarhanede çalışmış biri olarak her zaman kayıt yapmayı tercih ediyorum,” şeklinde durumu özetliyor. “Bu süre boyunca kayıt yaptığımız için bahsi geçen sürede hiçbir şey olmadığını biliriz. Bu konuda herhangi bir sorun veya şüphe yok. Tüm kayıt cihazları dolduktan sonra kaydı H.265 olarak ayarlayacağız. Ancak hareket halinde kayıt yerine saniyede 20 kare kaydetme işlemine devam edeceğiz.”

İş istasyonlarında sistemi yönetmek için 64 bit UNV EZStation 3.1 (3.22 yakında gelecek) kullanılıyor ve kurulum ekibi mevcut tüm monitörleri 24 saatlik çalışma için uygun UNV monitörlerle değiştirdi.

Kurulum Zorlukları

Accept Electrical & Fire'dan Stan'e göre kurulum, eski kameralar kurulmuş olduğu için çoğu kameranın kurulumda gayet kolaydı. Ancak yaratıcılık gerektiren bazı noktalar vardı.

“Kameraların konumları nedeniyle mevcut kablolarda birkaç gariplik vardı. Ayrıca bazı durumlarda kamera konumlarına yakın yönlendiriciler eklememiz gerekiyordu,” diye açıklıyor. “Ayrıca birkaç yerde ayrık çiftler kullandık, böylece tekli çiftleri kullanarak tek bir cat-5 kablo üzerinde 2 kamerayı destekleyebildik. Bunun dışında kolaydı. İşin yaklaşık yüzde 70'ini tamamladık. Yeniden kablolama da dahil her blokta sistem yükseltmesi yaklaşık 4 hafta sürüyor. Bu sitenin asma tavanlarında yükselticiler ve kablo tepsileri bulunması işimizi kolaylaştırıyor."

Payne, ayrık kablolamanın ilginç bir sabitleme yöntemi olduğunu söylüyor.

“Bu siteye özgü bir durum olsa gerek,” diyor. “UNV kameralara sadece 2 çift gerektiğinden tek bir Cat-5 kablosuna 2 kamera kurabildik. Bu bizim için avantajlıydı çünkü buralara yeniden kablo bağlamak vakit kaybı olurdu. İlk kamerada sadece bir çift kullandık. İkinci kamerada aynı kabloda kullanılmayan ikinci bir çift seçtik. Kuruluma başladığınızda işe yarayıp yaramayacağını söylemek neredeyse imkansızdı, ancak işe yaradı. Açıkçası, garanti edemediğimiz değişik bir sabitleme oldu. Gürültülü bir görüntü sağlayan kablo döşeme işi diğer bir zorluktu. Bu durumda da değiştirmeye devam ettik. Eski kurulum ayrıca uygun RJ bağlantılarıyla değiştirilmesi gereken birçok Cat-5 bantlı ve bükülmüş bağlantı parçalarına sahipti”

Payne'e göre, renk tanımını doğru yapmak üzerinde çalıştıkları diğer bir meseleydi. Renk sıcaklığı sitenin tamamında farklı zamanlarda değişiklik gösteriyor.

“En fazla kameranın bulunduğu bu blok ilk olarak yapıldı. Daha önceden fark ettiğimiz şey, her kameranın kurulduktan sonra nerede olduğu konusunda yaşayacağımız zorluklardı. Çünkü her kat aşağı yukarı aynı görünüyor,” diye ekledi.

“Ekip kameraları kutularından çıkarıp taktı fakat 6. kattakilerin görünümü aynıydı. Kurulumu yapanlar kutunun yanına her kameranın kurulduğu yeri yazdı. Böylece kamera kimliğini kutuda yazılı konum bilgileriyle eşleştirebildim. Önemsiz görünüyor olabilir ama devreye alma sırasında gerçekten yardımcı oldu. Seri numaralarını aradım ve daha sonra konumu kamera ayrıntılarına ekledim. Diğer uygulamalarda, her kameranın görünümüne konum ayrıntılarının eklenmesi gerekir.

Sonuç

EON Apartments sitesinin ilginç birçok özelliği var. Yüz ölçümü büyük, beklediğinizden daha fazla kapsama alanına ve işlevselliğe sahip. Daha fazla entegrasyon ve analizleri entegre etme potansiyelinin gelecekte dikkate alınmasını gerektirecek düzeyde operasyonel gereksinimleri var.

“EON'un analiz için herhangi bir planı yok ancak yönetim açısından avantajları var,” diyor Stan. "Örneğin güvenlik görevlisinin, belli bir renkte elbise giyen bir kişiyi gösteren kayıtlar için site genelindeki kayıtları araması ve hatta bir yüz taraması yapması bile mümkün. Bunun sistem kontrolünü çok daha verimli hale getireceği zamanlar var. Büyük bir site olduğu için buradaki hareketleri izlemek kolay değil. Bir kişinin kamera görüntüsünden çıktığında nereye gittiğini tahmin ettiğiniz zamanlar oluyor. Analiz özelliği ayrıca güvenlik görevlilerini belirli bir kişinin veya aracın siteye geldiği konusunda uyarabilir."

Payne'e göre, LPR önümüzdeki tarihlerde yapılacak yükseltmede seçenekler arasında, ancak erişim kontrolüne entegrasyon daha az önemli.

“Sitede LPR kamera denemeyi planlıyoruz,” diye açıklıyor. “LPR özelliği araca erişimi daha kolaylaştıracak ve aynı zamanda yönetimin araç hareketlerini özellikle de ziyaretçi araçlarını takip etmesini sağlayacak. Erişim kontrollerinde, tüm kameralardan aldığımız kayıtlar çok da önemli değil. Bunun gibi bir entegrasyon için etkinlikleri ve videoyu ilişkilendirmek gerekecekti. Ancak bir erişim etkinliği bulabilir ve ardından UNV EZStation'ı kullanarak çok hızlı bir şekilde video arayabiliriz.”

Entegratör Stan, UNV ürününden ve ortak olarak CRK'den memnun kaldığını söylüyor.

“Çok iyiydi,” diyor Stan. “Açıkçası David ürününü çok iyi tanıyor ve verdiği destekle kurulum ve devreye alma işlemlerini bizim için kolaylaştırdı.”

En önemlisi, Stefas da yükseltmenin sonuçlarından memnun kaldı.

“Analog kameralardan alınan görüntüler düşük çözünürlükte ve bulanıktı. İnsanları tanıyamıyorduk. Hatta insanların hangi bloka gittiğini ya da bir kişinin çıktığı kat numarasını bile göremiyorduk,” diye ekliyor. “Eski sistem her kattaki hareketlerin yüksek çözünürlükte tanımlanmasını sağlayamadı. Ancak bu yeni UNV sistemi bunu yapabiliyor ve bu da çok büyük bir fark yaratıyor. Yönetim ve güvenlik ekibi için site genelinde bir gözetime ihtiyacımız vardı ve bu çözüm bu ihtiyacı karşıladı.”
